제품 설명

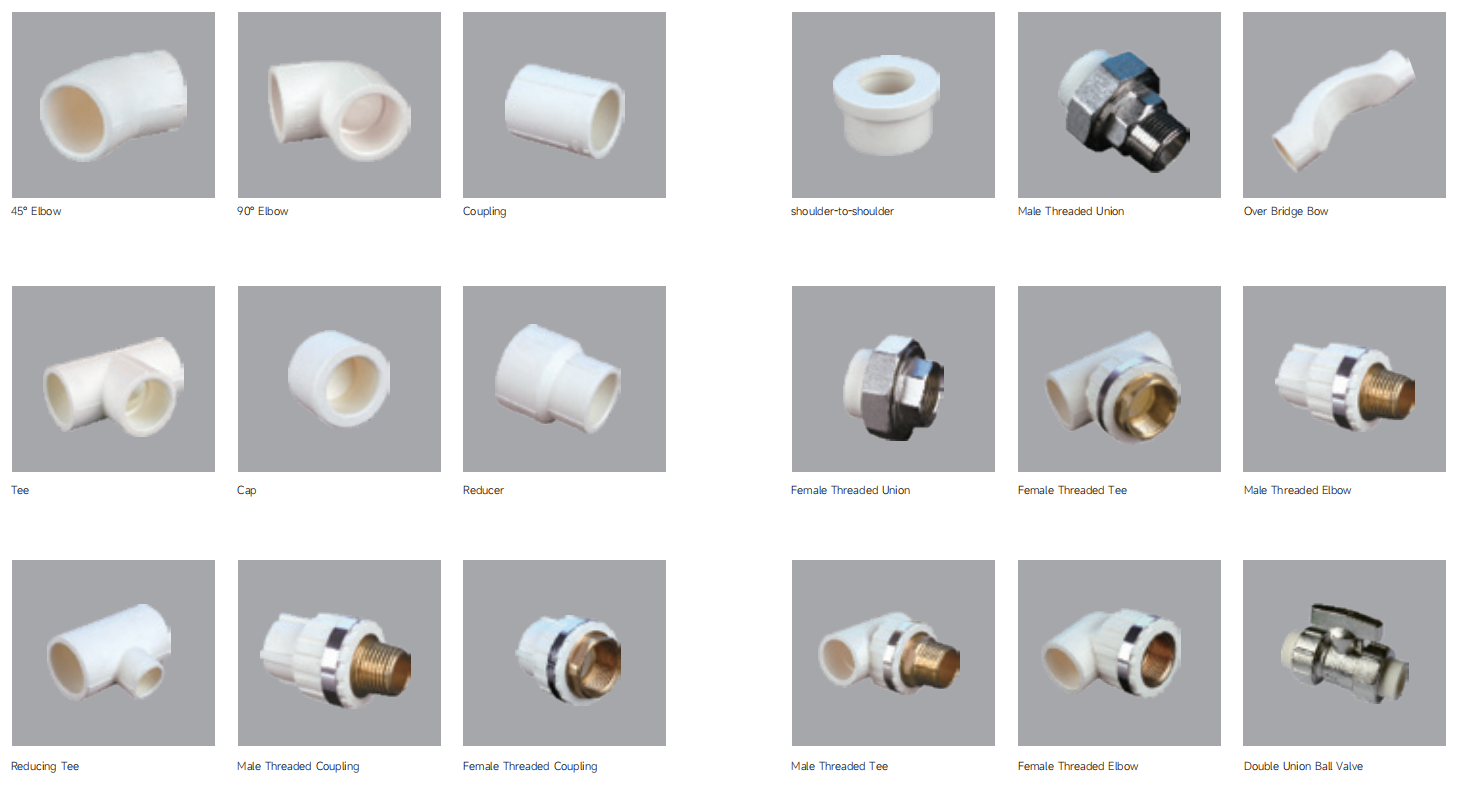

당사의 포괄적인 제품군에는 다음이 포함됩니다.

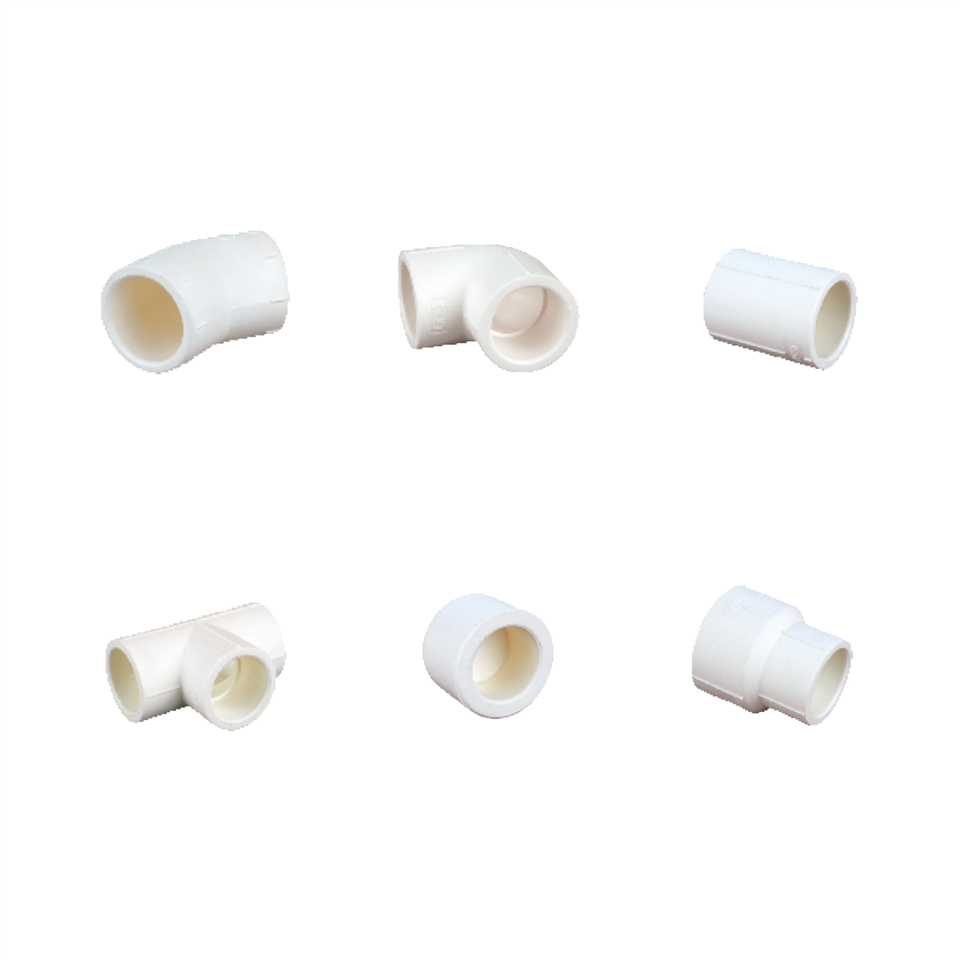

- 부드러운 방향 전환을 위한 45도 엘보와 90도 엘보
- 직선 연결 및 크기 전환을 위한 커플링 및 리듀서
- 분기 분배용 티 및 리듀싱 티
- 나사산 통합을 위한 수나사형 유니온 및 암나사형 유니온
- 각진 나사 연결을 위한 수나사형 엘보우 및 암나사형 엘보우
- 유량 제어 및 유지보수 격리를 위한 이중 유니온 볼 밸브
- 교차 배관 레이아웃을 위한 오버 브리지 보우-
- 숄더-에서-컴팩트한 조립을 위한 숄더 피팅
프리미엄 무연 황동(CW617N)으로 제조되고 PB 피팅 파이프와 호환되는 이 피팅은 열간 단조, 정밀 가공 및 어닐링 공정을 거쳐 구조적 무결성과 응력 저항을 보장합니다. 밝은 니켈 도금은 부식 방지 기능을 제공하고 수십 년 동안 사용해도 미적 매력을 유지합니다.
제품정보
재료
무연 황동 CW617N(니켈-도금)
압력 등급
PN16(20도에서 16bar)
온도 범위
-20도 ~ 110도
스레드 표준
G1/2", G3/4", G1"(ISO 228-1)
호환성
모든 POLYGON PB 파이프 시리즈(S5, S4, S3.2)
인증
CNAS 실험실 테스트 완료, NSF/ANSI 61 준수
제품 사양
|
피팅 유형 |
치수(mm) |
스레드 크기 |
최대 작동 압력 |
|
45도 엘보 |
DN16-DN32 |
- |
16바 |
|
90도 엘보 |
DN16-DN32 |
G1/2"-G1" |
16바 |
|
연결 |
DN16-DN32 |
- |
16바 |
|
리듀싱 티 |
- |
16바 |
|
|
수나사 유니온 |
DN16-DN32 |
G1/2"-G3/4" |
16바 |
|
더블 유니온 볼 밸브 |
DN16-DN32 |
G3/4"-G1" |
16바 |
아래 전체 사양
품질 관리 프로세스
재료 검증
EN 12165에 따라 Cu{0}}Zn-Pb 구성 테스트를 거친 황동 잉곳
열간 단조
입자 구조를 강화하기 위해 800톤의 압력으로 단조된{0}}금형
CNC 가공
나사 공차는 ±0.05mm로 유지됩니다.
가열 냉각
균열을 방지하기 위해 2시간 동안 550도에서 응력 완화
압력 테스트
PB 피팅 2.5× PN(40bar)에서 100% 정수압 테스트를 거쳤습니다.
표면검사
와전류 테스트를 통해 15-20μm에서 니켈 두께 확인
성능상의 이점
정밀 나사산과 니켈 도금으로 완벽한 밀봉 보장
PB 피팅은 50+년 동안 pH 6.5-8.5 수질을 견딥니다.
10,000+ 열 주기 동안 무결성 유지
인장강도 280 N/mm² 이상, 신율 10% 이상
표준화된 스레드에는 특별한 도구가 필요하지 않습니다.
무연{0}}구성은 NSF/ANSI 61을 통과했습니다.
적용 가능한 시나리오
- 라디에이터 난방 시스템: 보일러 연결용 나사식 엘보우 및 유니온
- 바닥 난방 매니폴드: 구역분배용 티 및 리듀서
- 태양열 설치: 유지보수 격리를 위한 이중 유니온 밸브
- 식수 시스템: 식수 안전을 위한 무연 피팅-
