제품 설명

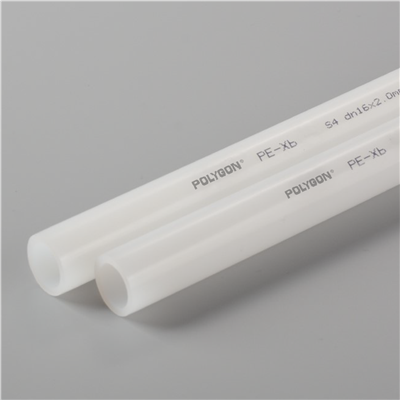

5층 EVOH PEX B 파이프 대칭 구조를 특징으로 합니다: PEXB/결합층/EVOH/결합층/PEXB, 강화된 산소 장벽 무결성을 위해 EVOH 층이 중앙에 캡슐화되어 있습니다. 두 변형 모두 수입 EVOH 수지를 사용하며 Swiss Maillefer의 특허 금형입니다. 파이프는 엄격한 산소 투과성 테스트(0.01 mg/L 이하) 및 정수압 검증을 거칩니다.

사용 가능한 구조

5 층산소차단관 (5층 PEX B EVOH)

① PEX-B 레이어

② 접착층

③ EVOH 산소 차단층

④ 접착층

⑤ PEX-B 레이어

제품정보

1. 재료

실란-가교 폴리에틸렌(PEX-B) + EVOH 차단층

2. 산소투과성

0.01mg/L 이하(ISO 17455 준수)

3. 작동 온도

-40도 ~ 95도(장기-}, 110도(단기)

4. 압력 등급

82도에서 0.69MPa; 23도에서 1.0 MPa

5. 인증

CNAS 실험실 테스트, ISO 9001, ASTM F876/F877

제품 설명

프리미엄 소재 및 기술

수입된 EVOH 차단재와 스위스 Nokia-Maillefer의 특허 금형을 갖춘 고급 생산 장비를 활용하여 뛰어난 산소 저항성을 보장합니다.

인증된 품질

산소 차단 성능에 대해 권위 있는 기관에서 엄격한 테스트와 인증을 받았습니다. 특허받은 기술은 균일한 층 두께와 일관된 제품 품질을 보장합니다.

쉬운 설치

탁월한 유연성, 넓은 굽힘 반경 및 높은 유동성-기계적 효율성으로 건설이 단순화되고 가속화됩니다.

적용 가능한 시나리오

라디에이터 난방 시스템

보일러 및 밸브의 부식을 방지합니다.

바닥 난방

산소 장벽은 시스템 수명을 보장합니다.

태양열 파이프라인

고온-온도의 태양열 물 순환에 적합합니다.

HVAC 시스템

냉수 및 열교환 네트워크에 사용됩니다.

기술 데이터

재산	값	단위	기준
최대 사용 온도	95	도
밀도	0.9442	G/cm3	ASTM D-792
열팽창률 between0-70도	1,9*10⁴	k²	ASTM D-696
열전도율	0.41	WKm⁴	DIN 52612-1
플렉슬론 모듈의 탄성 -40도 -0도에서 -23도	498 312 183	N/mm² N/mm N/mm²	DIN EN ISO 178
트랙트론에 대한 저항성	20	N/mm²	ASTM D-538
신장 파열	400%		ASTM D-538
표면 저항률	>1012Ω	Ω	IEC 60093

제품 설명

DIN 표준 PEX 튜빙 DIN 16893
DN	외경 mm	평균 외경, mm		벽 두께 mm
DN	외경 mm	뎀, 분	뎀, 최대	S6,3	S5	S4	S3,2
16	16	16,0	16,0	1,3	1,5	1,8	2,2
20	20	20,0	20,0	1,5	1,9	2,3	2,8
25	25	25,5	25,5	1,9	2,3	2,8	3,5
32	32	32,0	32,0	2,4	2,9	3,6	4,4
40	40	40,0	40,0	3,0	3,7	4,5	5,5
50	50	50,0	50,0	3,7	4,6	5,6	6,9
63	63	63,0	63,0	4,7	5,8	7,1	8,7

ASTM 표준 PEX 튜빙 ASTM F876/F877/CTS-OD SDR9
공칭 튜빙 크기 인치	차원		작동 압력(PNMpa) 및 최대 작동 온도(Tmax,도)
공칭 튜빙 크기 인치	외경, 인치	벽 두께, 인치	작동 압력(PNMpa) 및 최대 작동 온도(Tmax,도)
3/8	0.500±0.003	0.070+0.010	(1)PN=0.69Mpa(100psi), T최대=82도(180F) (2)PN=1.0mPA(145psi), T최대=23도(73F)
1/2	0.625±0.004	0.070+0.010
5/8	0.750±0.004	0.083+0.010
3/4	0.875±0.004	0.097+0.010
1	1.125±0.005	0.125+0.0013
