제품소개

이 피팅은 유럽 표준 황동 CW617N을 열간 단조 및 정밀 가공을 통해 제조한 후 어닐링 공정을 거쳐 내부 응력을 제거하고 기계적 강도를 향상시킵니다. 밝은 니켈 도금은 내식성을 보장하고 미적 매력을 유지합니다. PEX{3}}AL 복합 파이프(예: S3.2 시리즈: DN16×2.2, DN20×2.8, DN25×3.5)용으로 설계되고 PEX, PERT, PB 및 기타 파이프에 적용되는 이 피팅은 까다로운 환경에서 컴팩트하고 안정적인 누수 방지 연결을 가능하게 합니다.

제품 설명

POLYGON 슬라이딩 피팅은 파이프가 피팅에 삽입되고 특수 유압 클램핑 도구를 사용하여 고정되는 혁신적인 클램핑 메커니즘을 활용합니다. 이 기술을 사용하면 O-링이나 추가 밀봉 재료가 필요하지 않으며 그 대신 정밀하게 가공된 황동 부품을 사용하여-영구적인 누출 방지 연결을 형성합니다-. 슬라이딩 피팅은 온도 변동(-20도 ~ 110도) 및 최대 16bar의 압력 서지 등 가혹한 작업 조건에 적응하는 이중{5}}밀폐 구조로 설계되었습니다. 제품군에는 유연한 시스템 통합을 위한 축소형 피팅(예: Φ20×16)과 나사형 변형(G1/2", G3/4", G1")이 포함됩니다. 컴팩트한 디자인으로 공간 절약형 설치가 가능하며, 니켈 도금 표면은 수십 년 동안 사용해도 변색과 부식을 방지합니다.

제품정보

재료

황동 CW617N(열간-단조, 니켈-도금)

압력 등급

PN16(20도에서 16bar)

온도 범위

-20도 ~ 110도

호환성

PEX{0}}AL 파이프(DN16-DN32, S3.2 시리즈), PEX, PERT, PB

스레드 표준

ISO 228-1(G1/2", G3/4", G1")

인증

CNAS 테스트, 인장 강도 280 N/mm² 이상, 신율 10% 이상

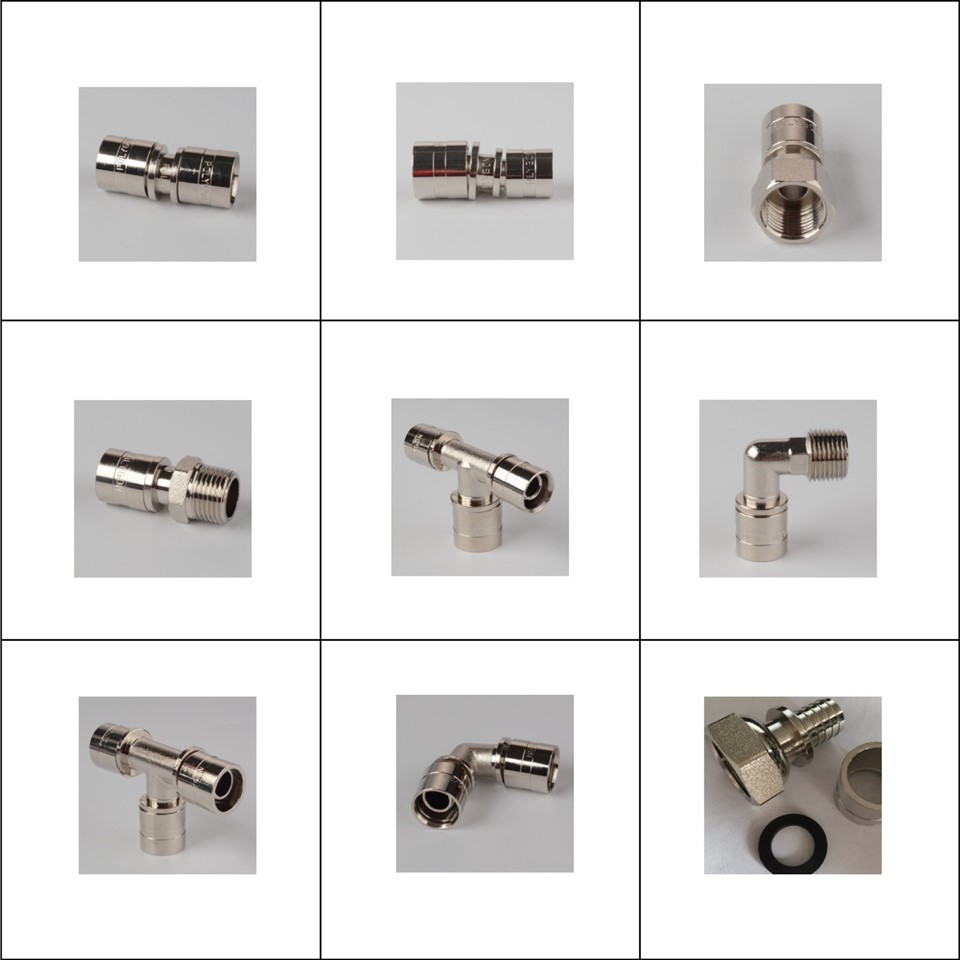

제품 사양

피팅 유형	치수(mm)	스레드 크기	애플리케이션
연결	DN16, DN20, DN25	-	직선 연결
감속기	DN16x20, DN20x25, DN16x25	"-"	크기 전환
수나사 엘보	DN16, DN20, DN25	G1/2", G3/4"	각진 스레드 연결
암나사 유니온	DN16, DN20, DN25	G1/2", G3/4"	스레드 통합
6{0}}방향 피팅	DN20×16×16, DN20×16×20	-	다-방향 배포
월 플레이트 엘보	DN16, DN20	G1/2", G3/4"	벽걸이형-라디에이터 연결
리듀싱 티	DN16×20×16, DN20×25×20	-	크기 전환이 있는 분기
